Brandenburger Tor

Brandenburger Tor

LaserscanningFotogrammetrieDokumentation

Auftraggeber

BIM (Berliner Immobilienmanagment GmbH)

Aufgabe

3D-Sicherungsmessung und Dokumentation des Bauwerks

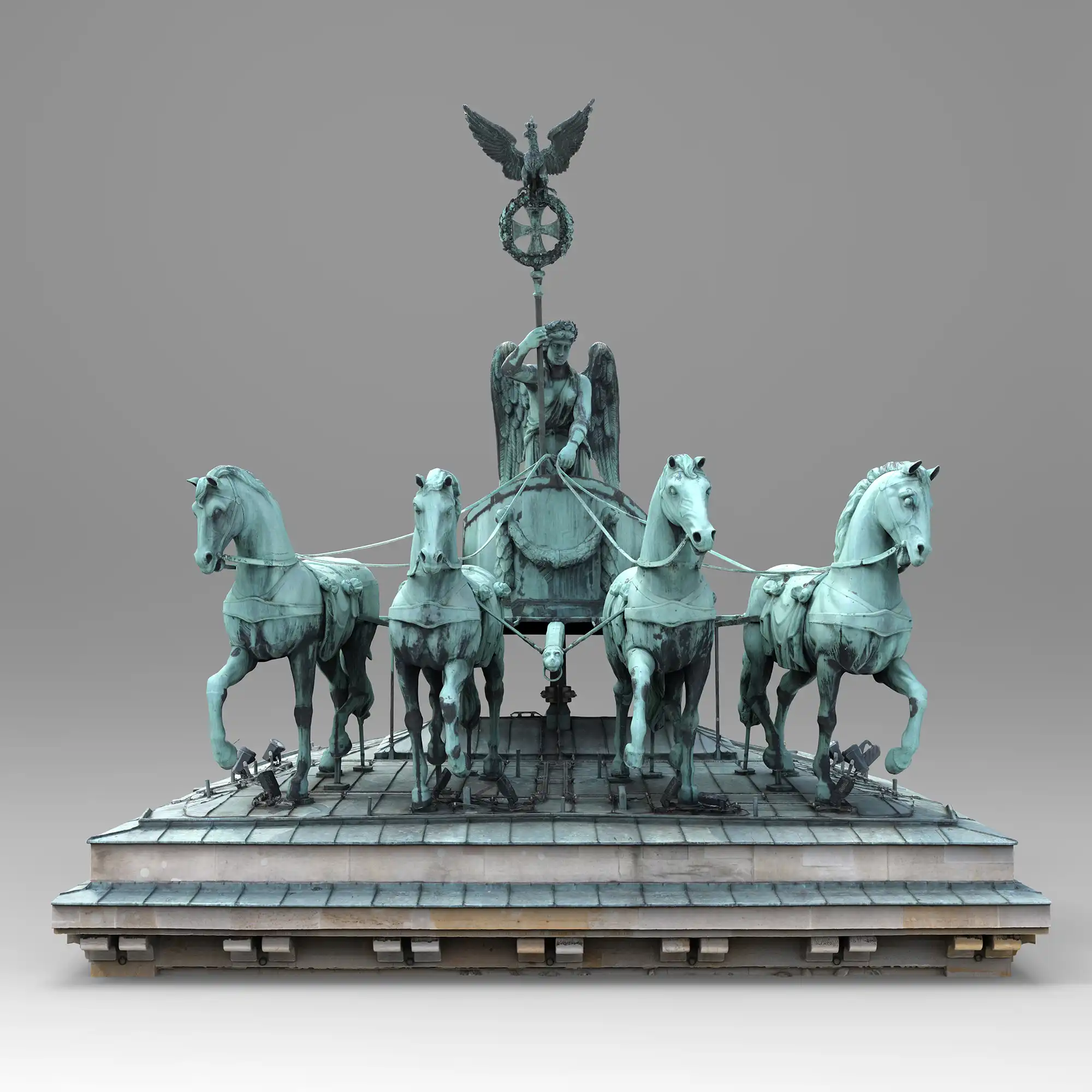

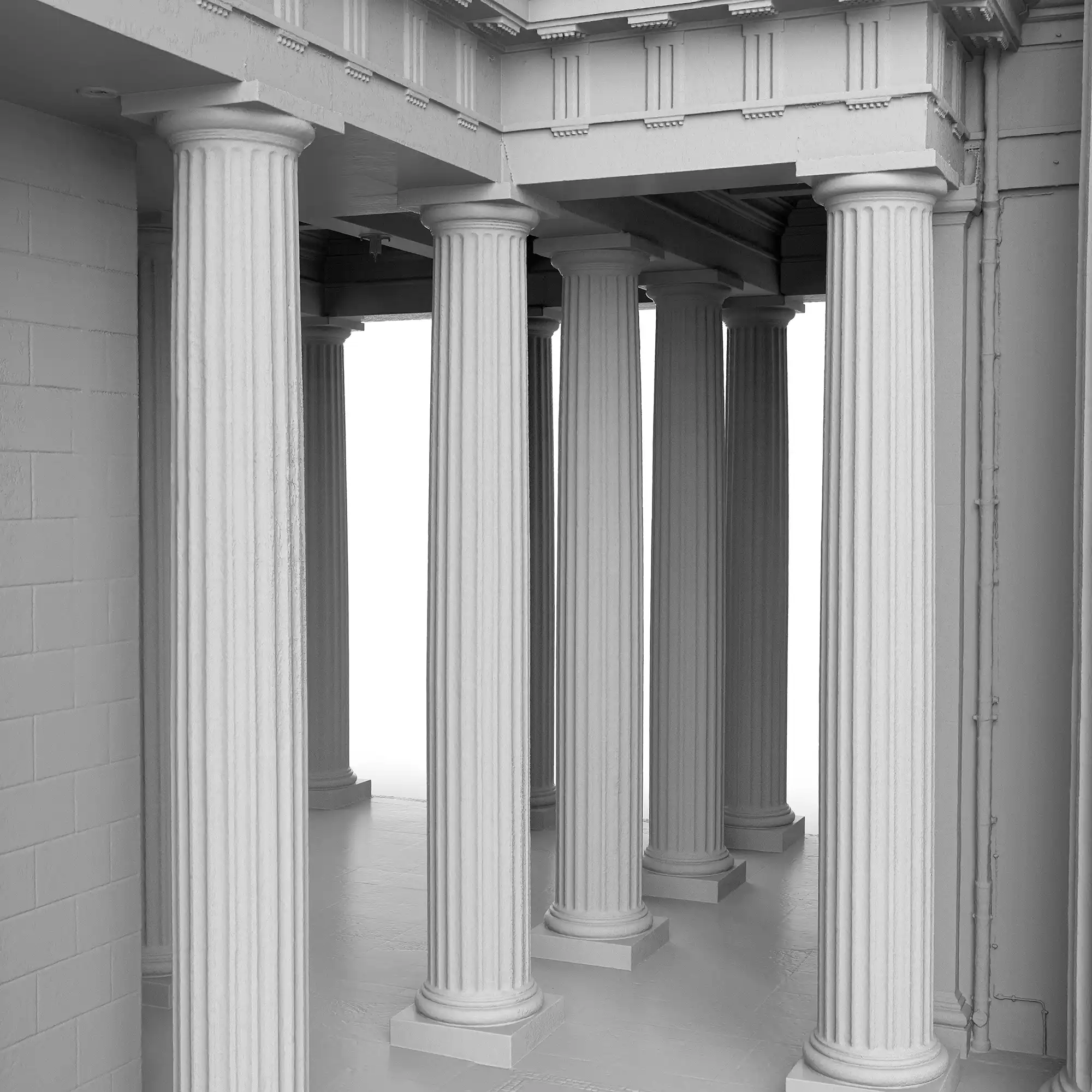

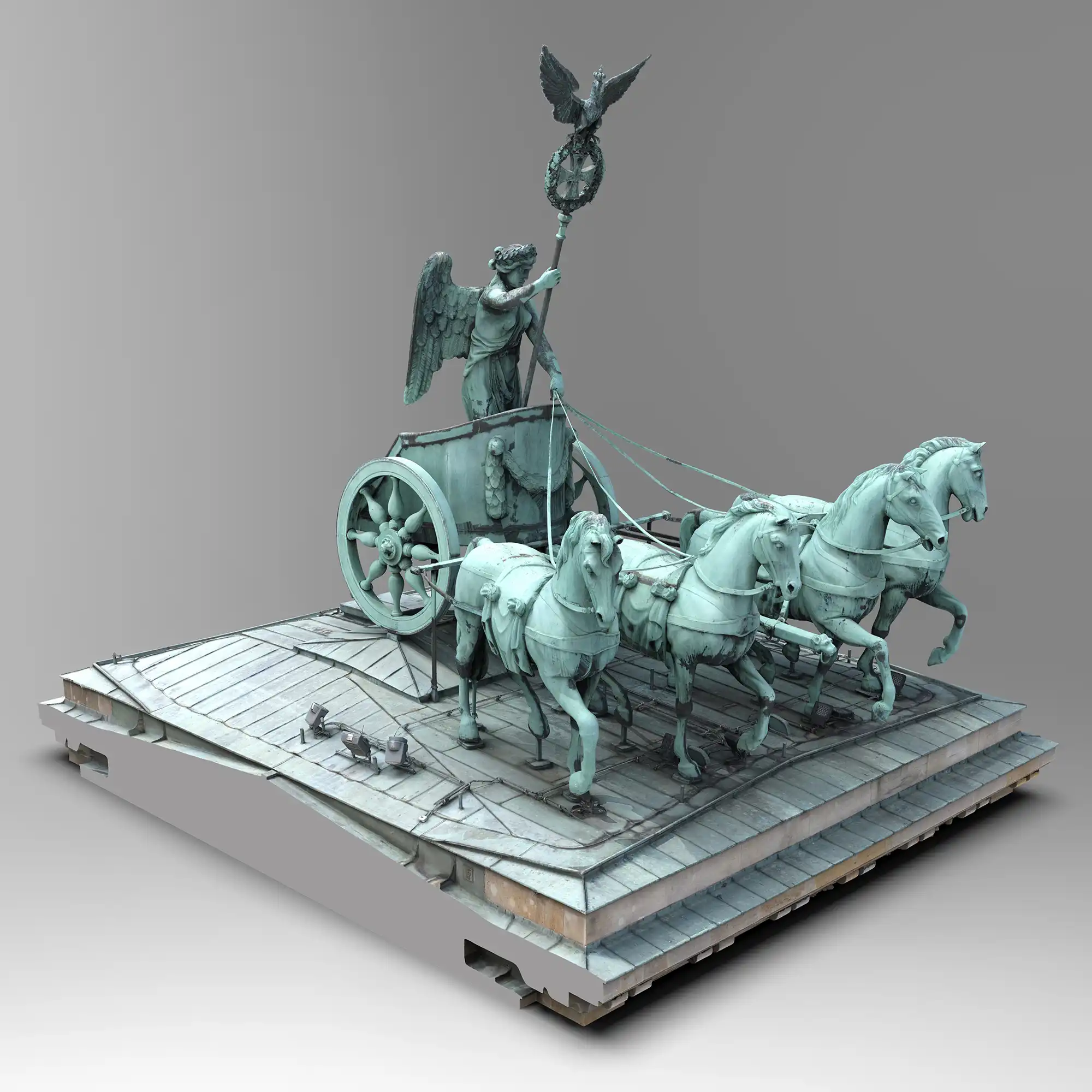

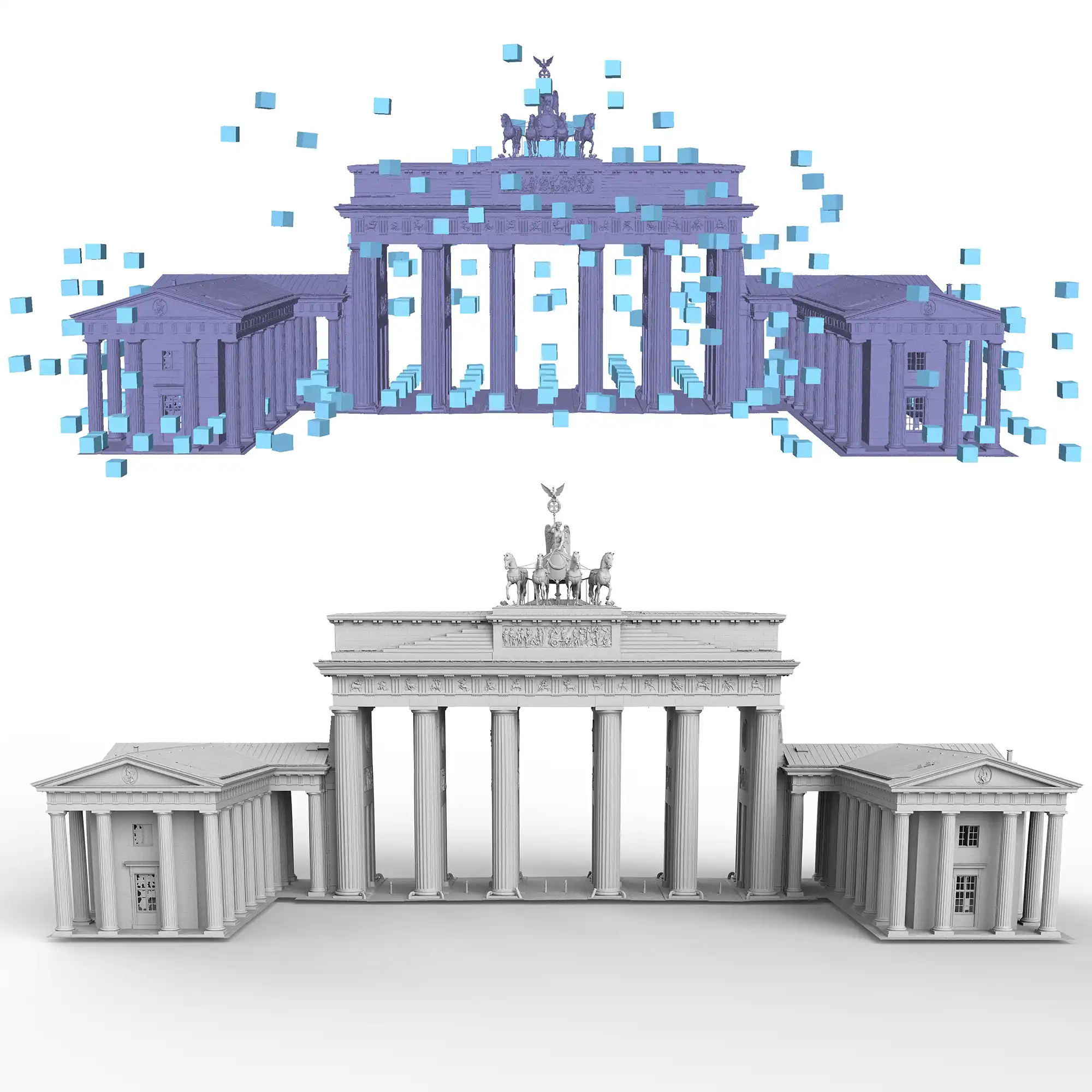

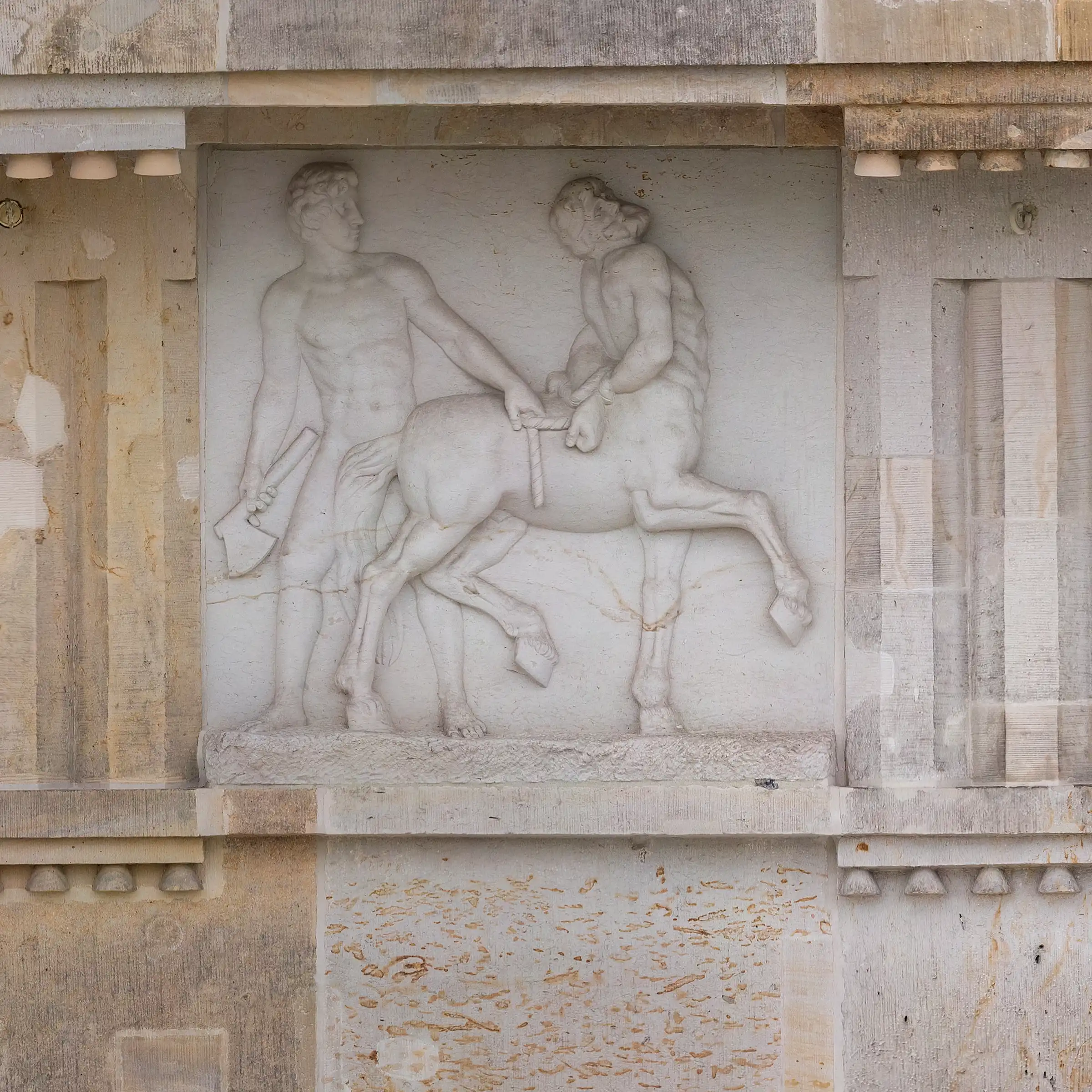

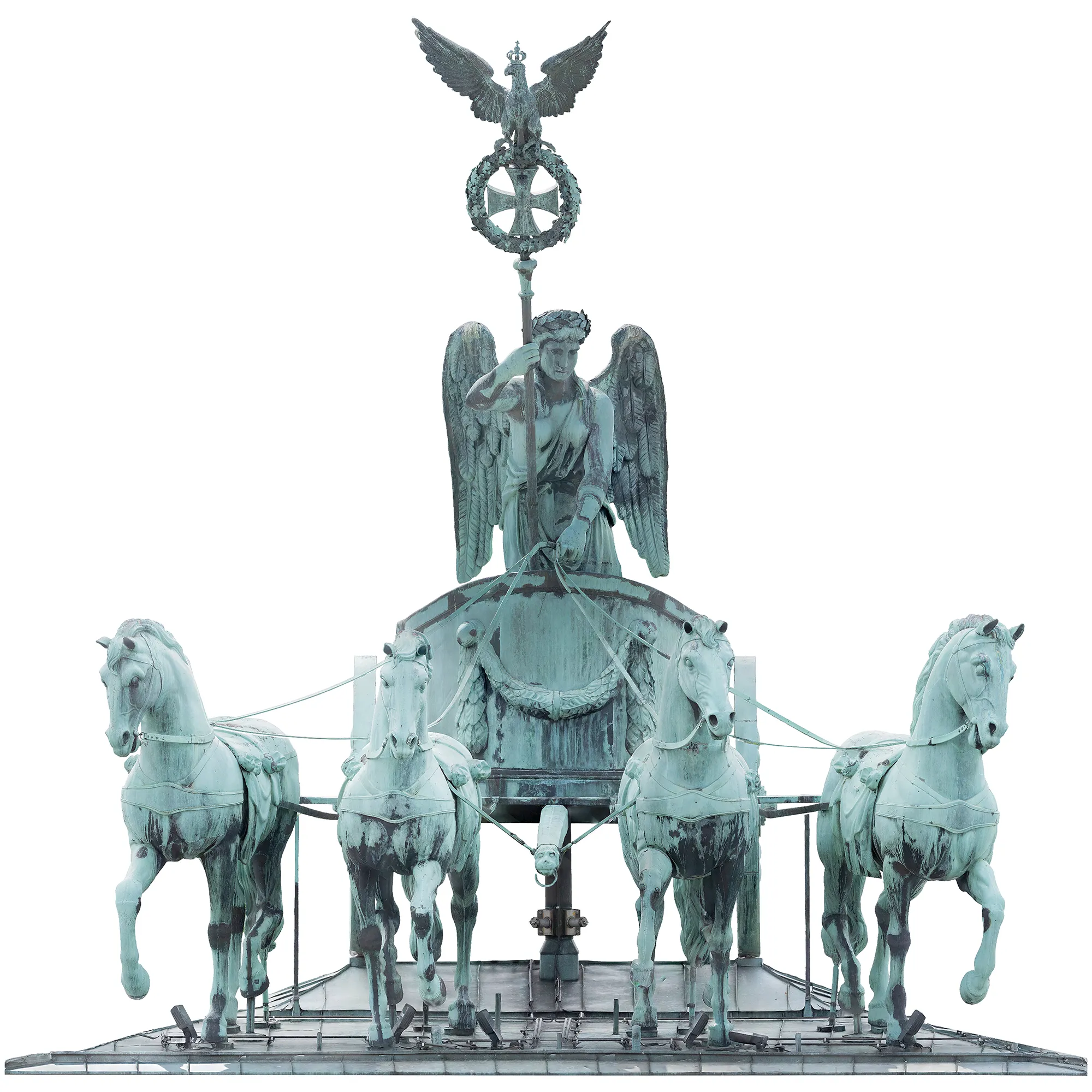

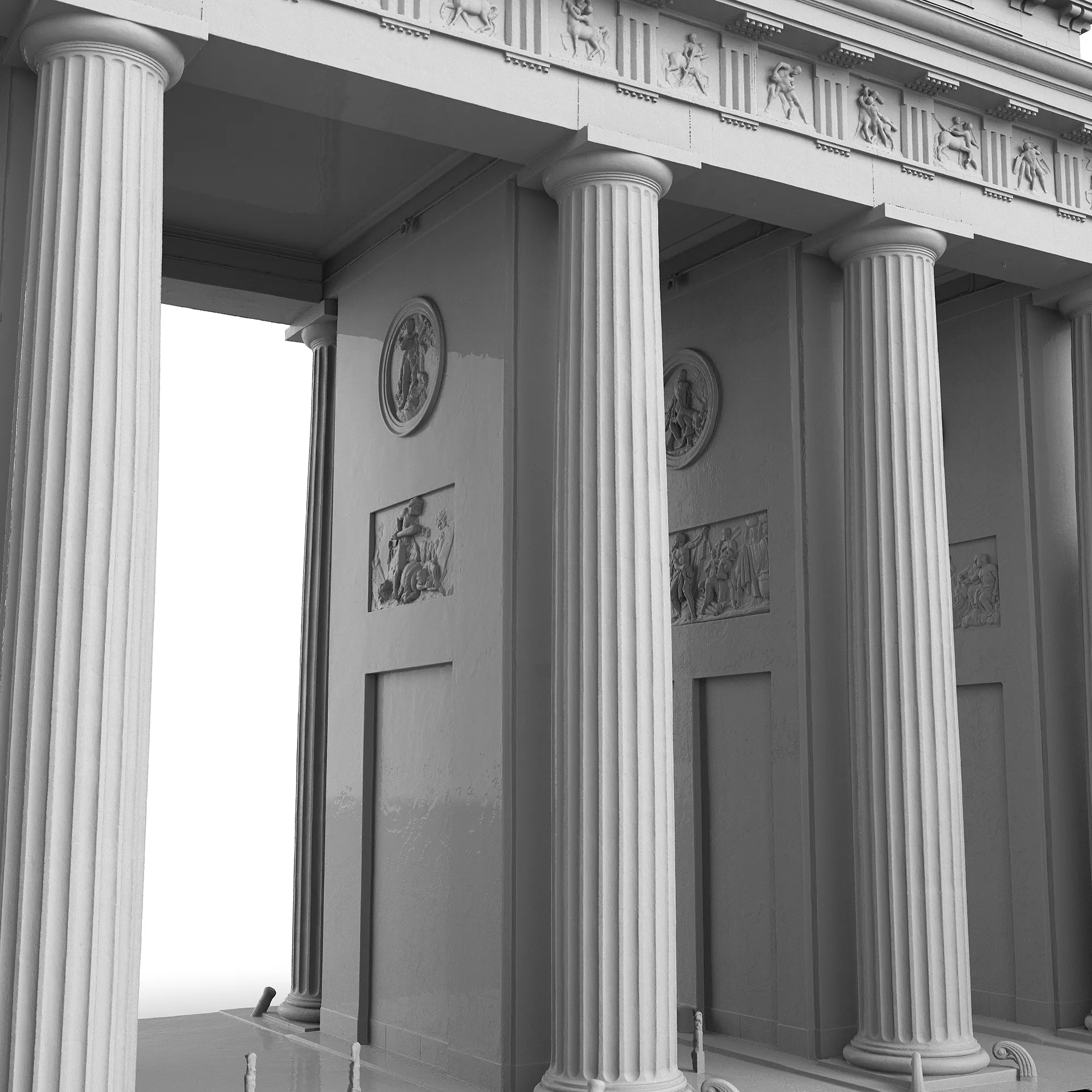

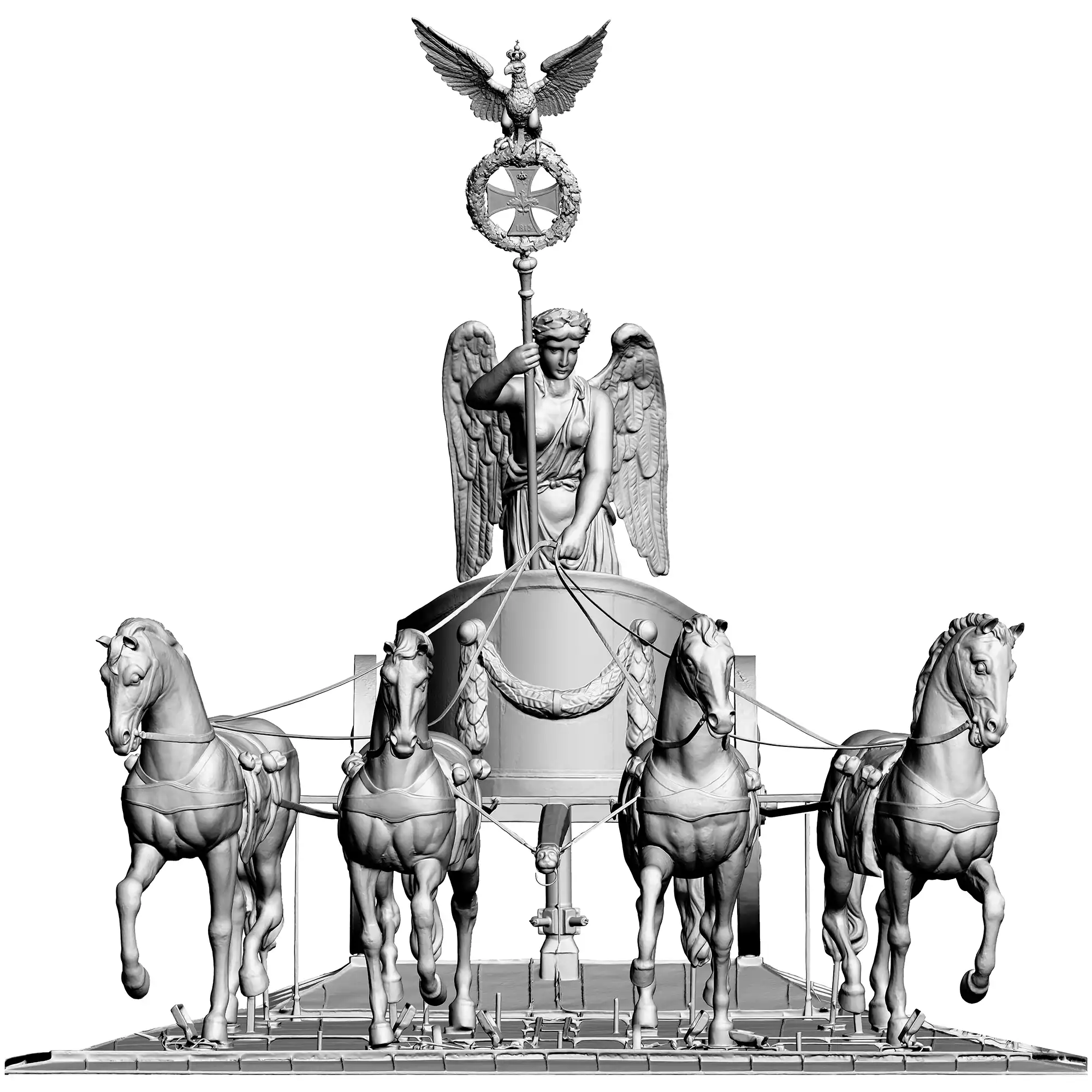

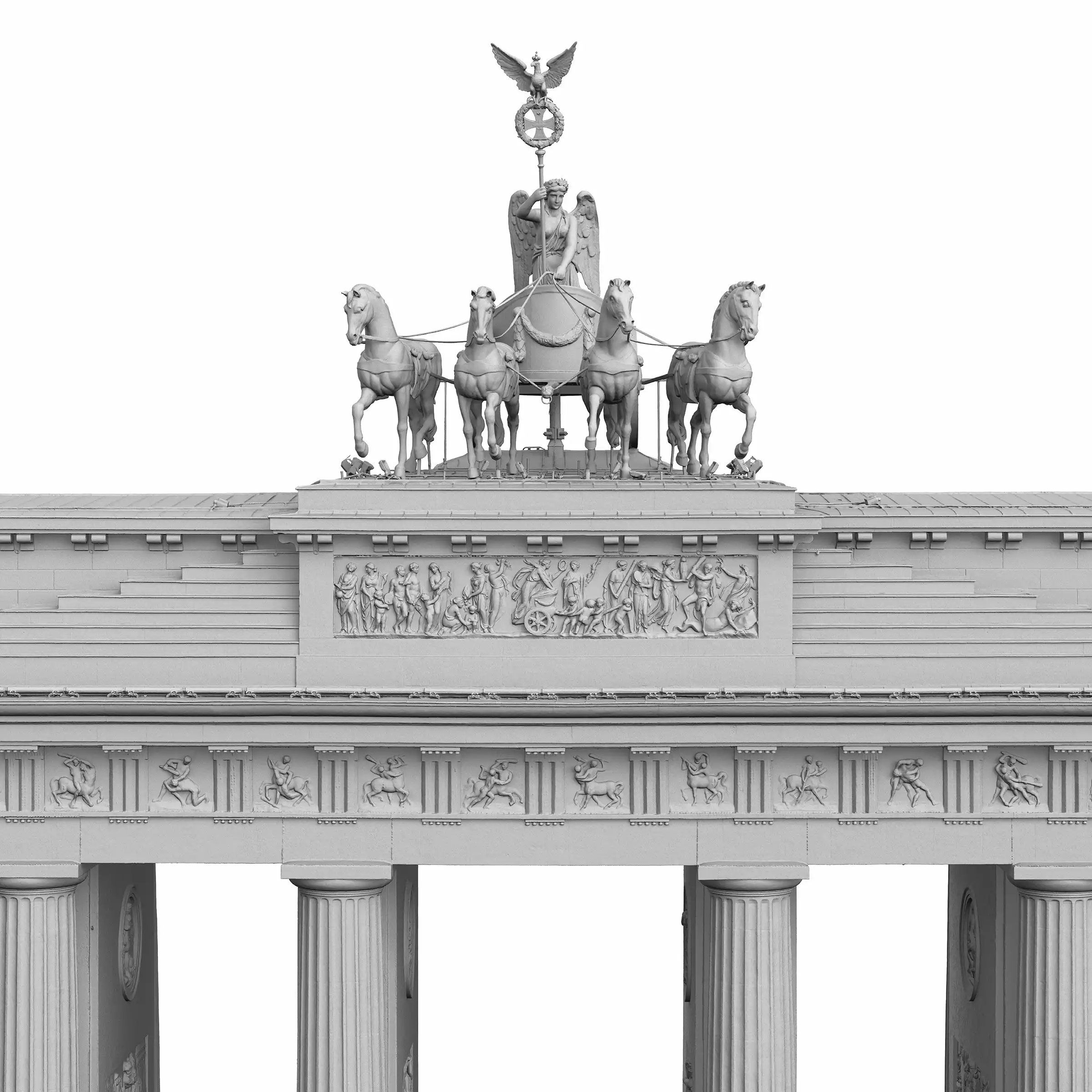

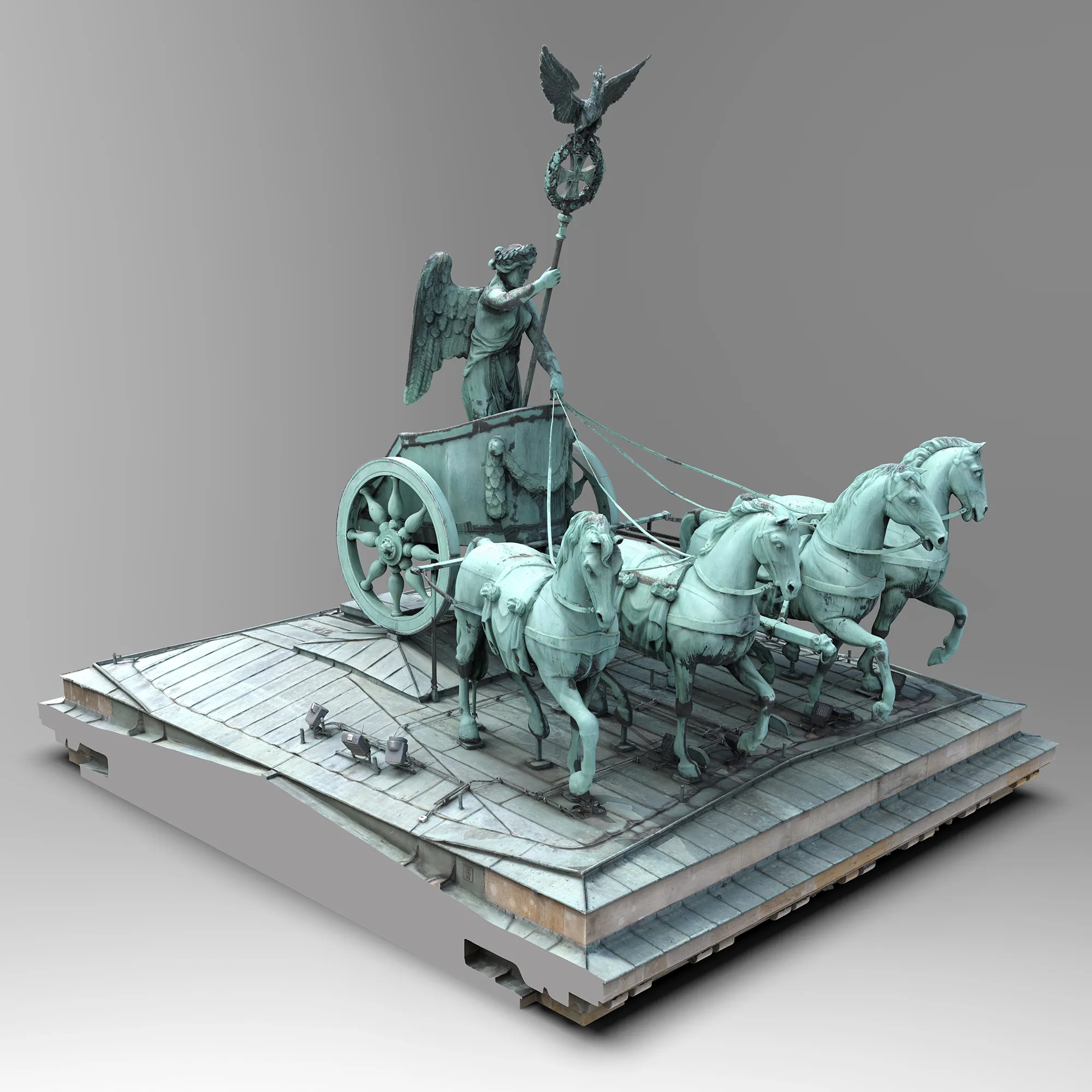

Die 3D-Erfassung und Dokumentation des Brandenburger Tores erfolgte aus einer Kombination von Tachymetrie, 3D-Laserscannen und Fotogrammmetrie. Zielsetzung war eine vollständige 3D-Vermessung und Fotodokumentation der Außenhülle und aller Räume. Für die Bestandserfassung kamen, wegen der Flugverbotszone für Drohnen, verschiedenen Hebebühnentypen zum Einsatz. Dabei wurden aus ca. 21000 Einzelfotos und 469 einzelnen 3D-Laserscans, hochauflösende maßstabstreue Messbilder aller relevanten Fassaden, sowie präzise 3D-Modelle zur Sicherung ausgegeben.

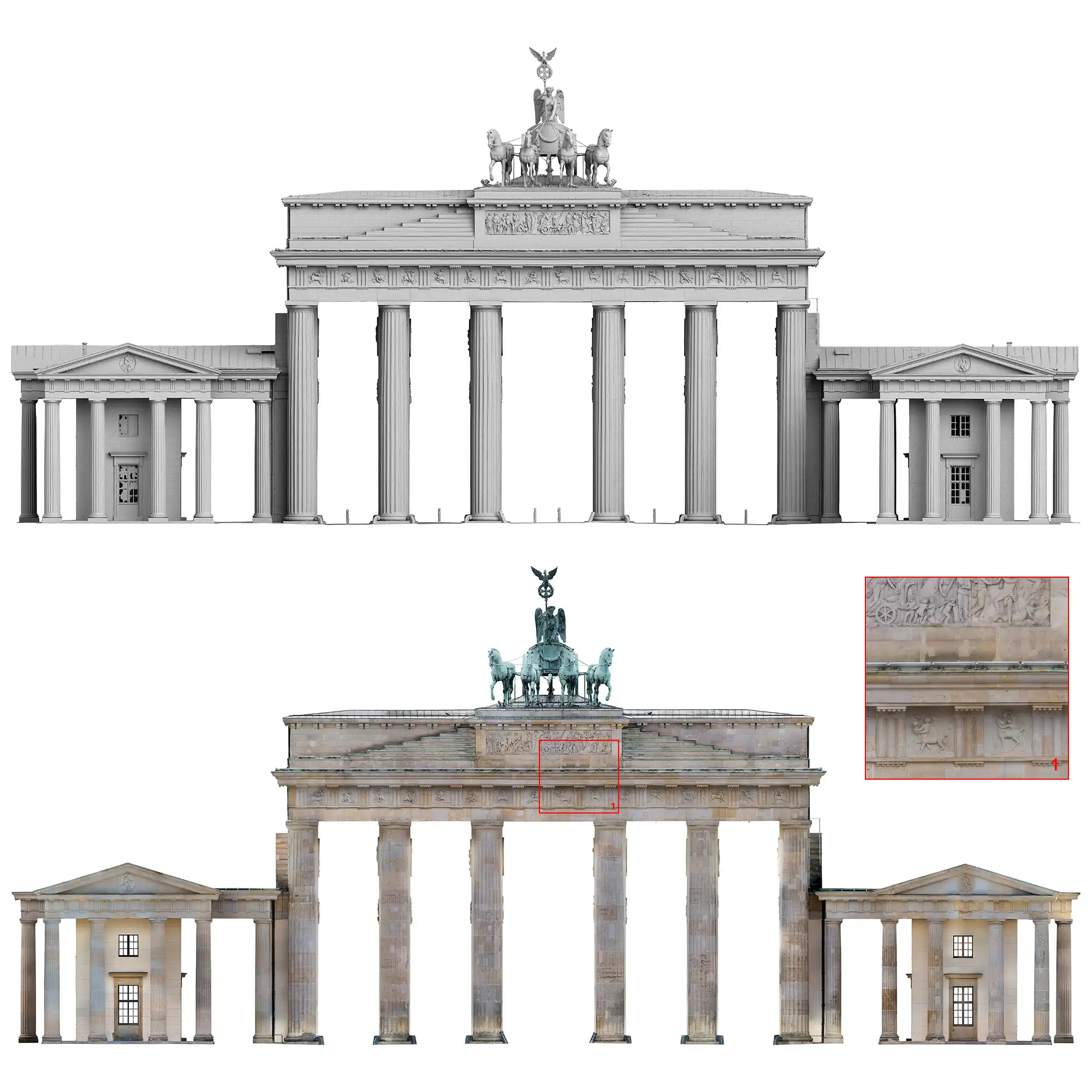

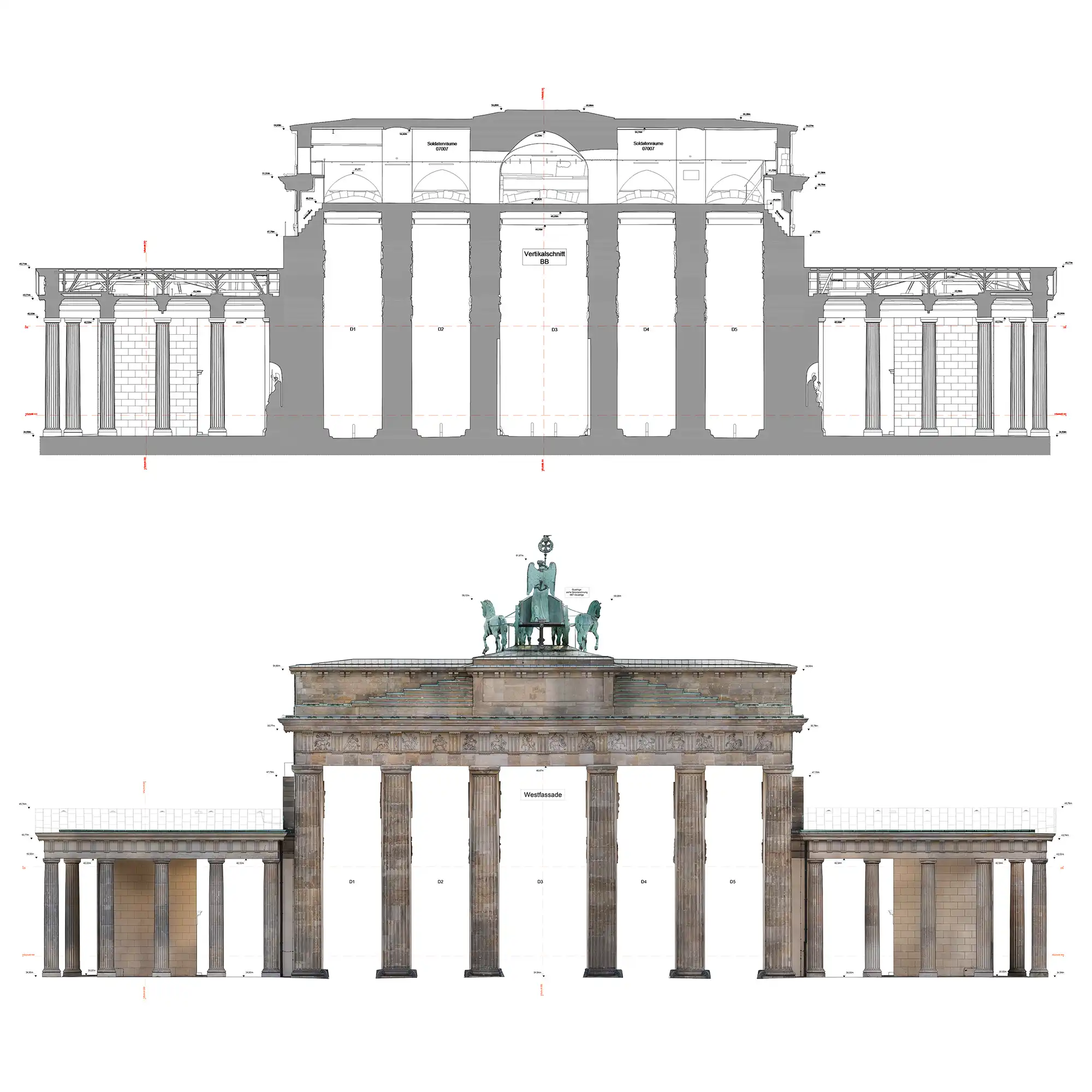

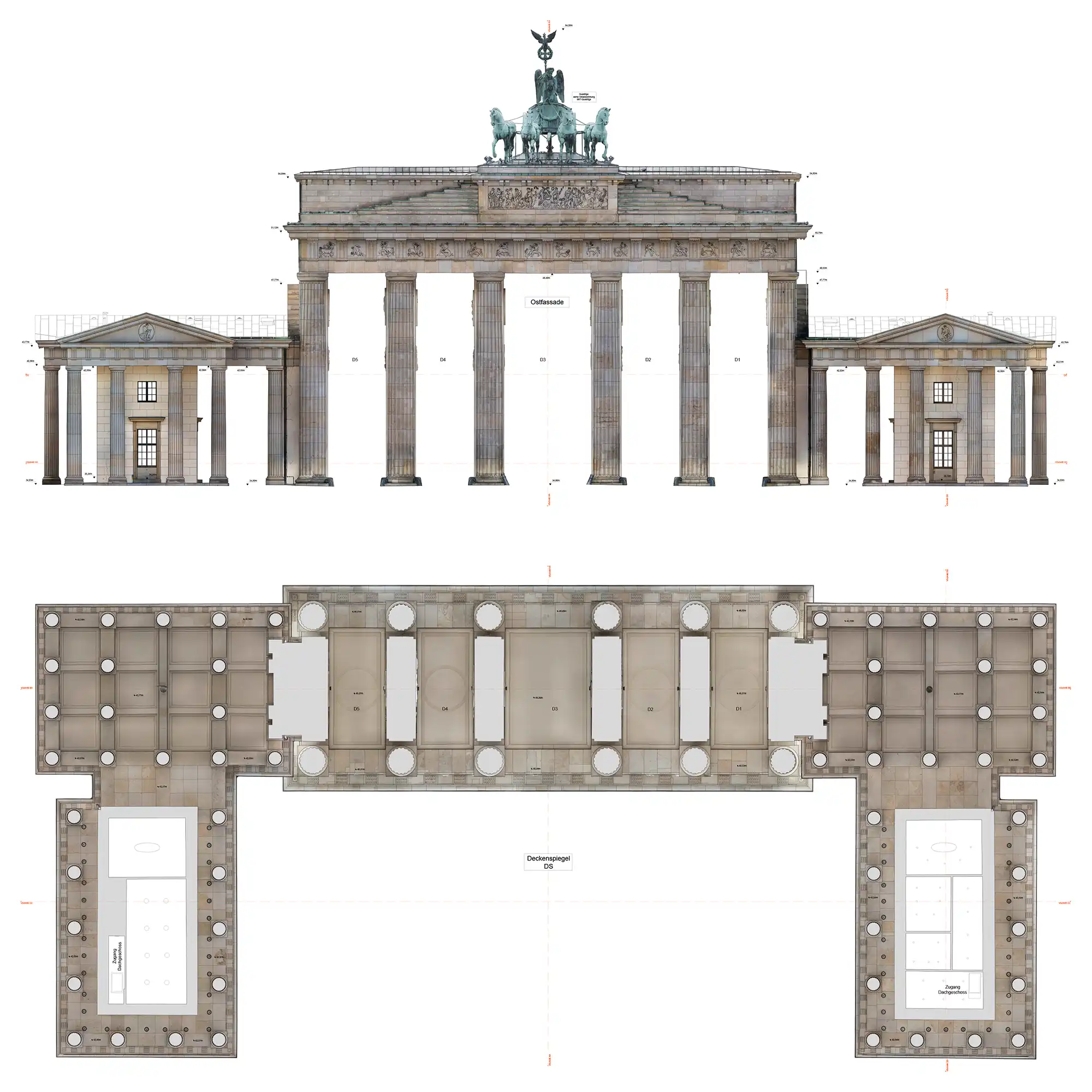

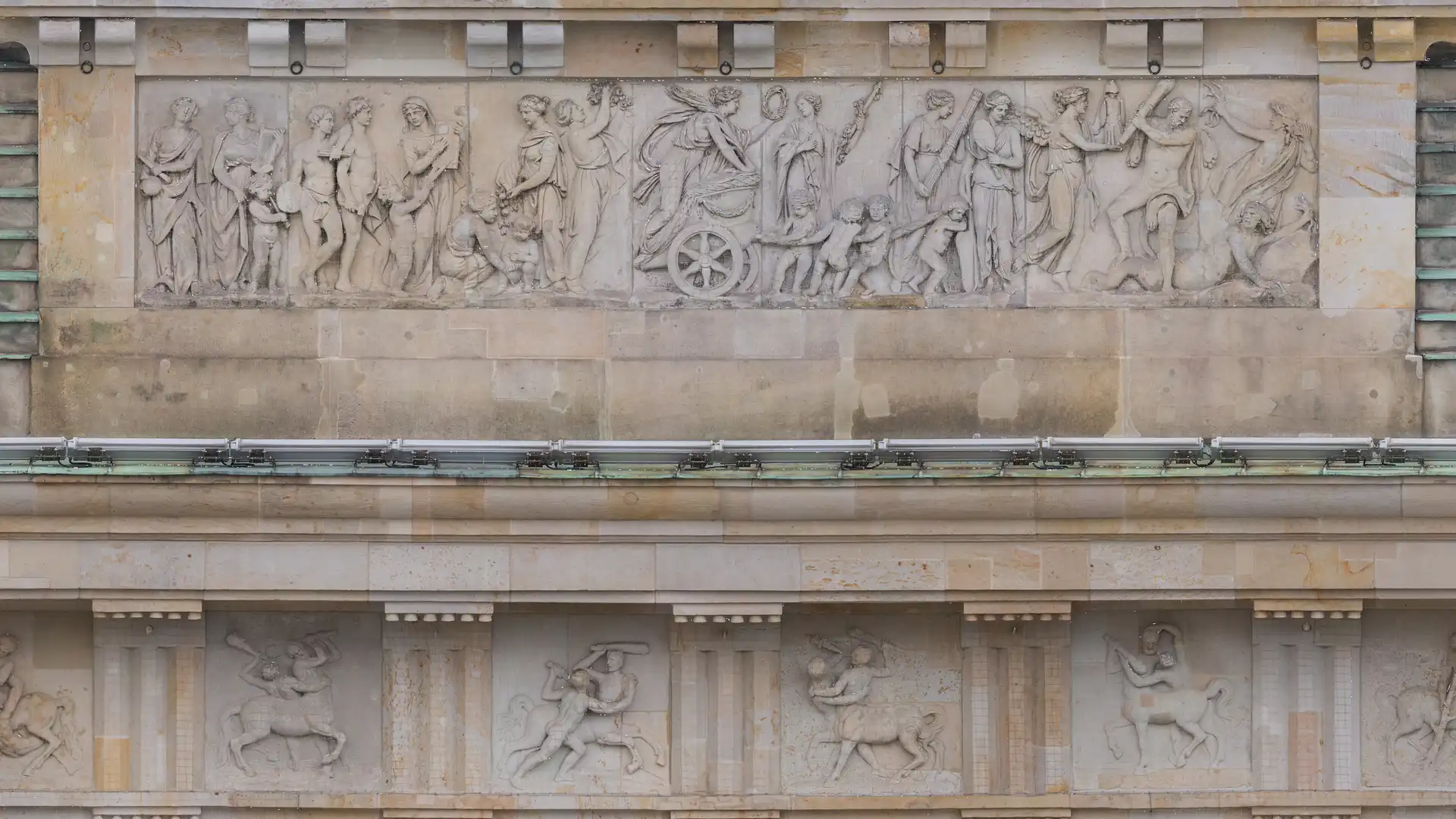

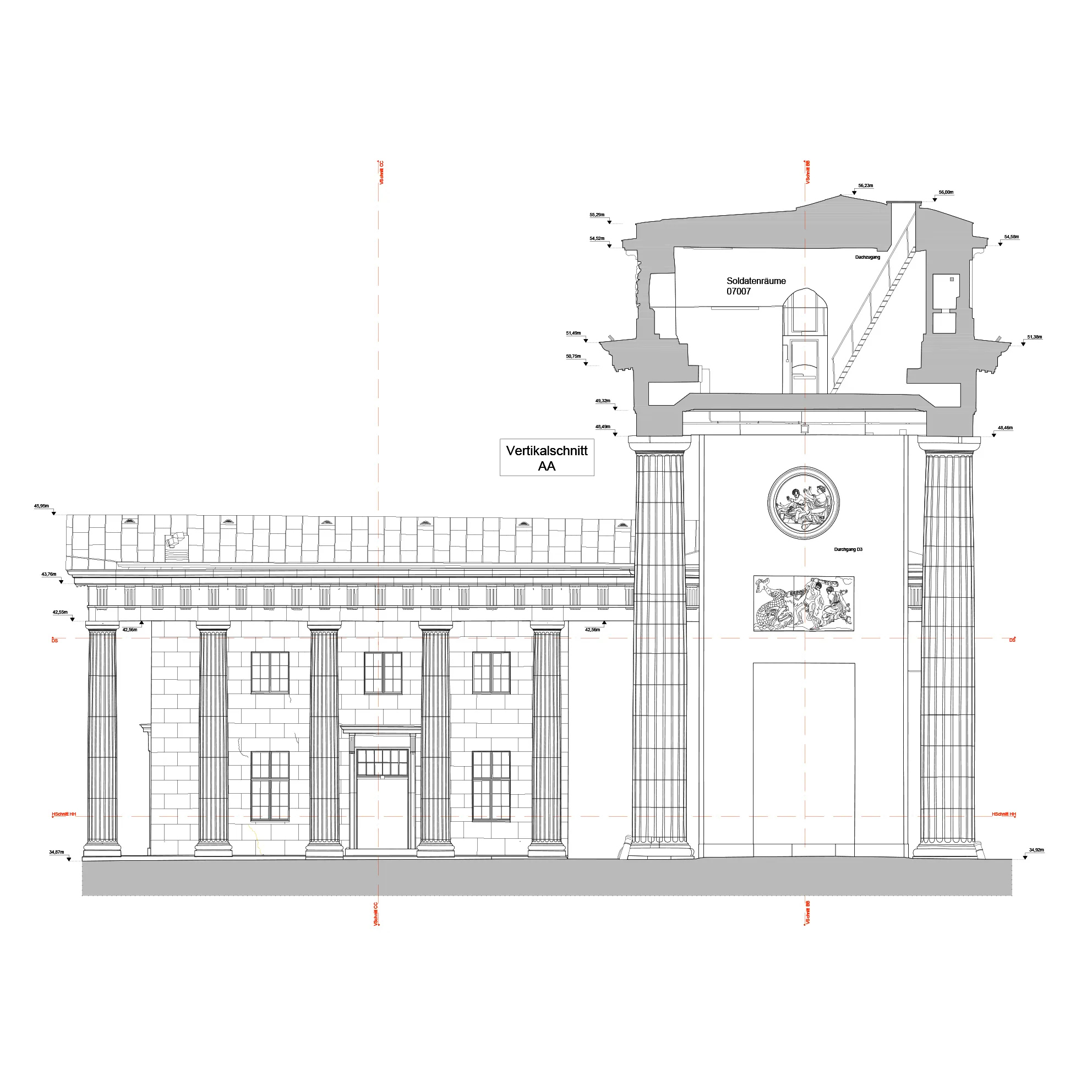

Alle Messbilder wurden mit einer Auflösung von 1mm / Pixel berechnet und im CAD weitervearbeitet. Für die Auszeichnung von Horizontal- und Vertikalschnitten wurden die Punktwolken aus den Laserscandaten benutzt. Neben der Ausgabe von CAD-Plänen, wurden ebenfalls alle 469 georeferenzierten 3D-Laserscans im Format E57 und ASCII-Text zur Archivierung gespeichert.
