Tempelreliefs – Neues Museum Berlin

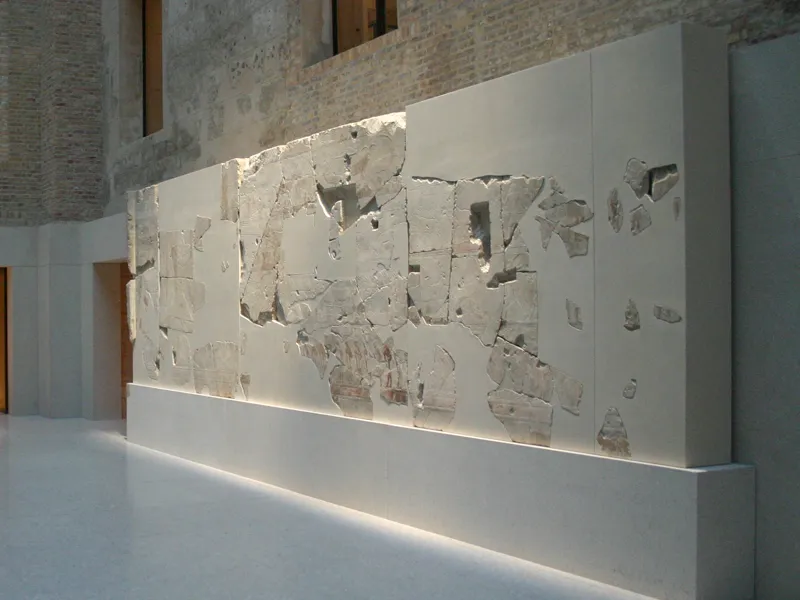

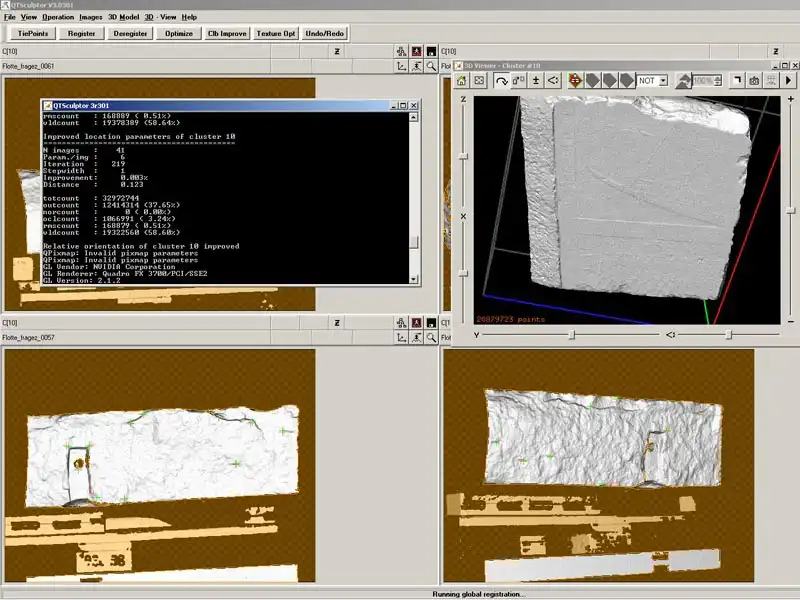

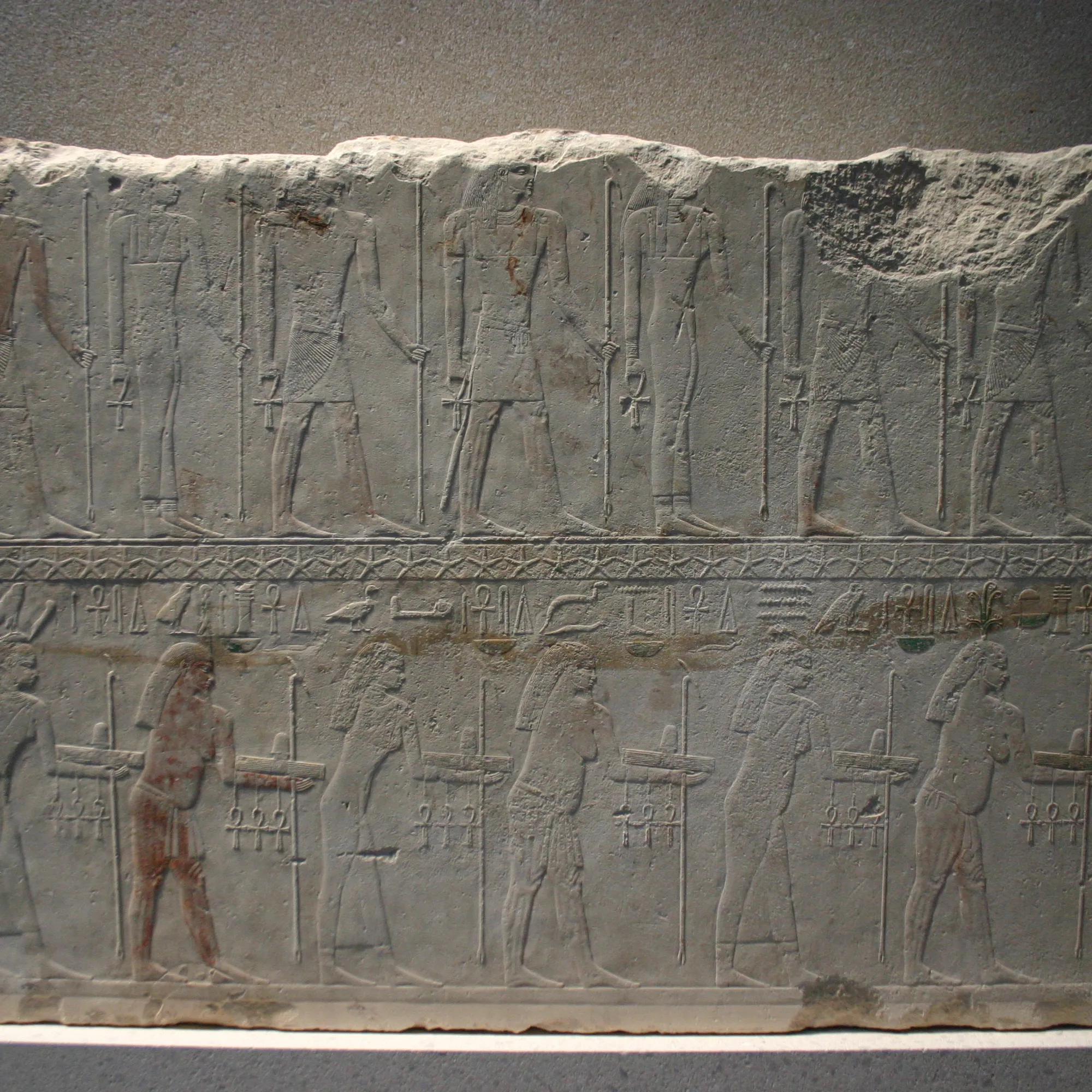

Für die Eröffnung des Neuen Museums und die Präsentation der Tempelreliefs wurde im Auftrag des BBR eine vollständige Erfassung aller vorhandenen Bruchstücke der Reliefs Jagd, Gefangene, Flotte 1 und Flotte 2 mit einem 3D-Scanner durchgeführt.

Ziel der Arbeiten war eine passgenaue Herstellung der rückwärtigen Ergänzungen, wo später die fragmentarisch vorhandenen Originale ohne Kollision eingesetzt werden sollten.

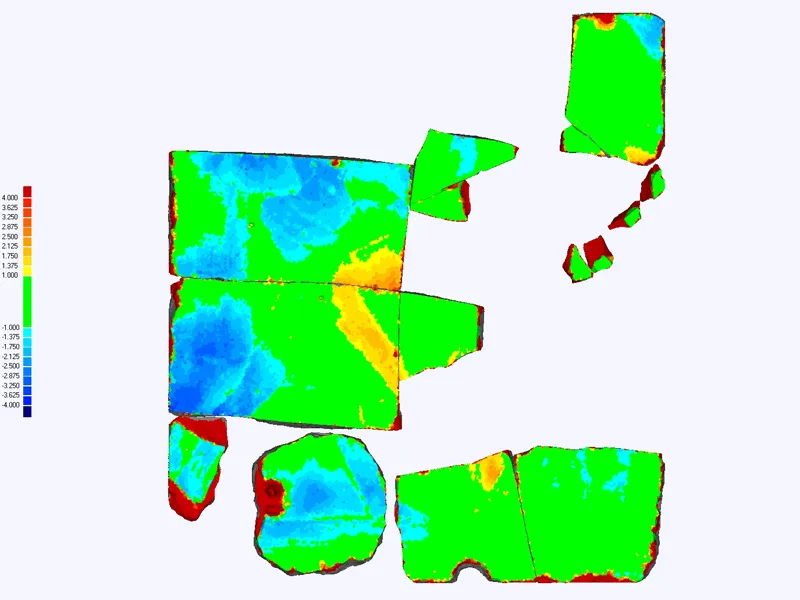

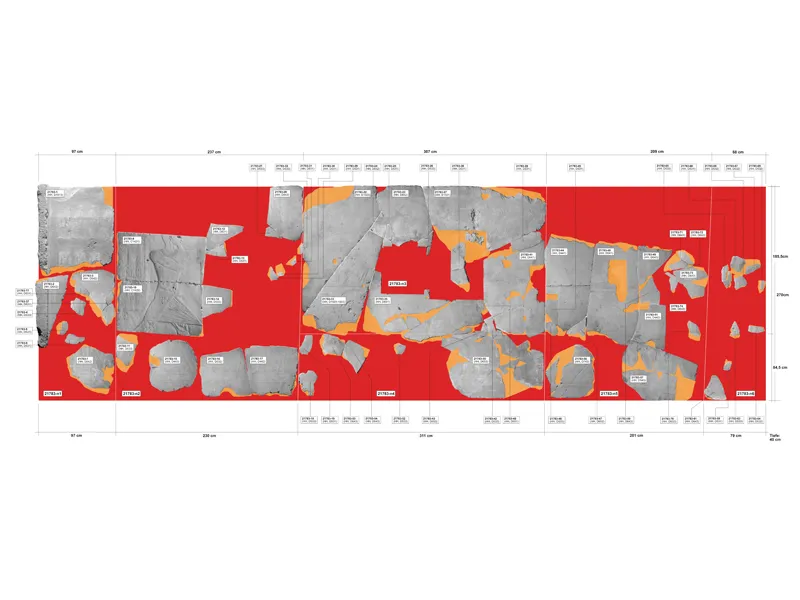

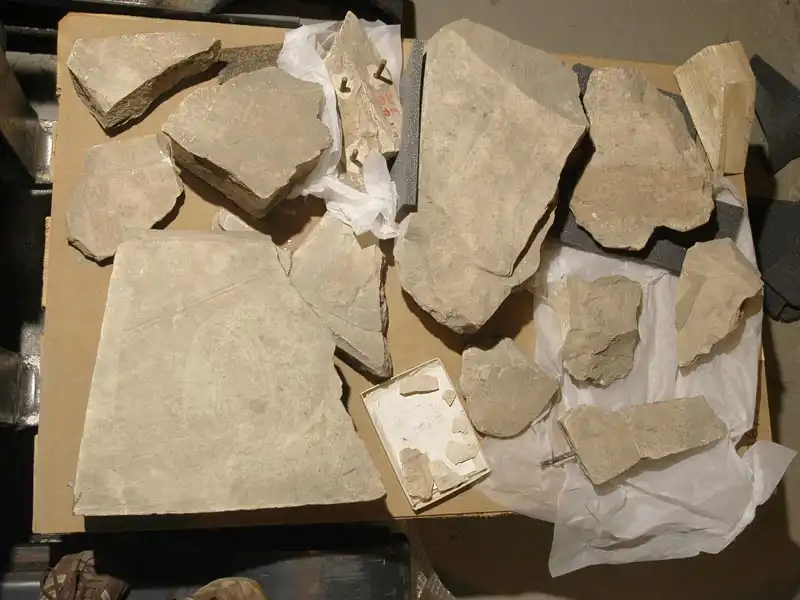

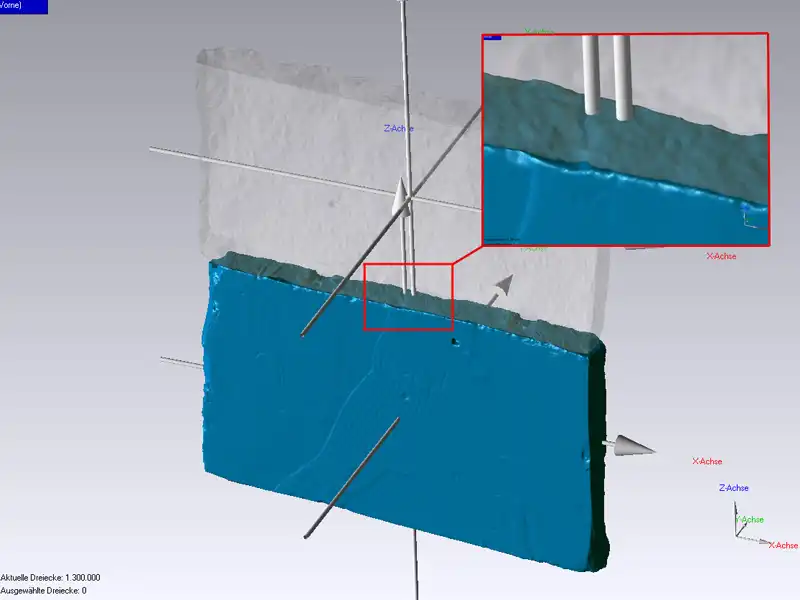

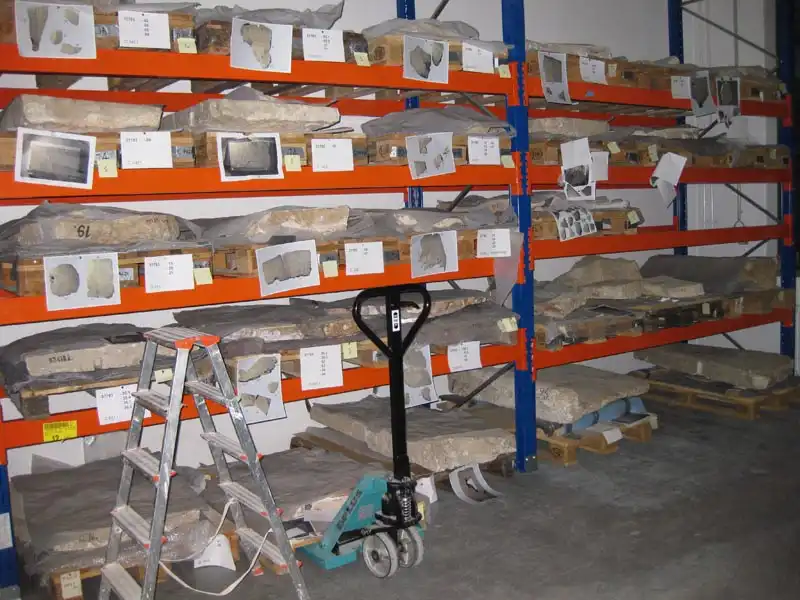

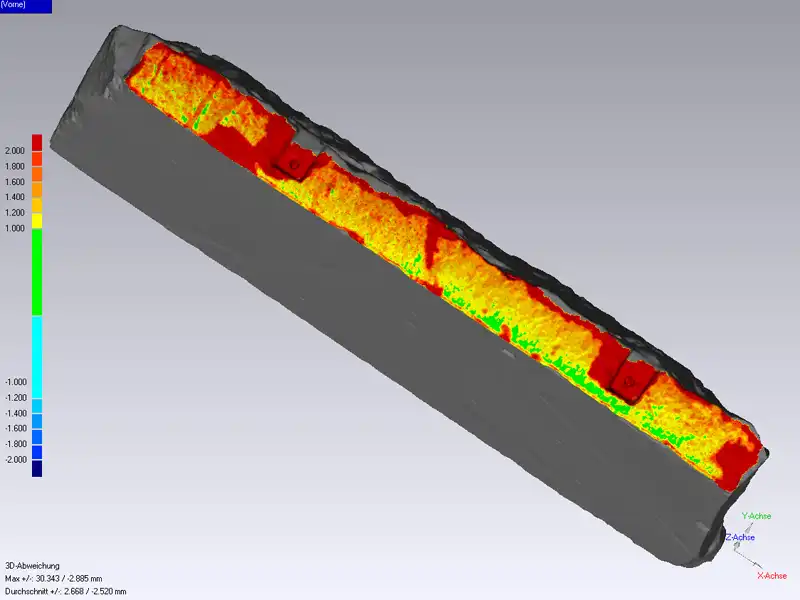

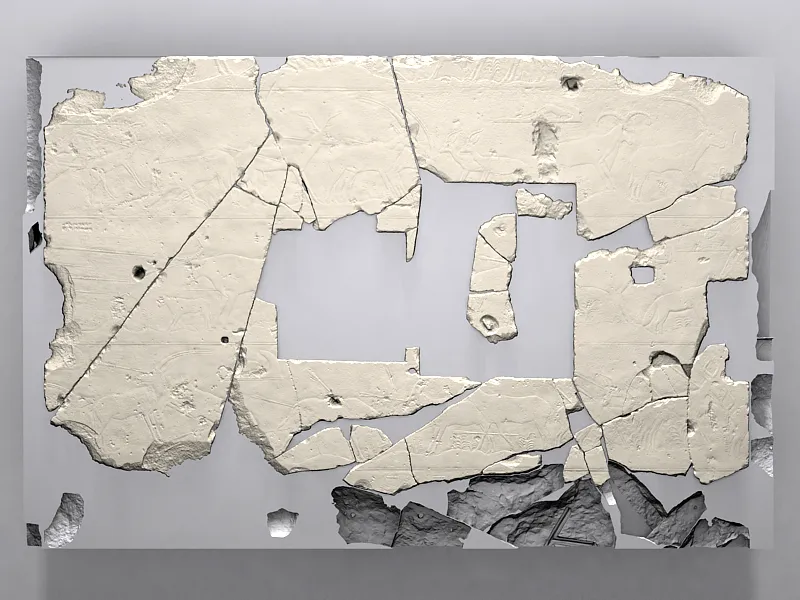

Nach der Erfassung der ca. 200 Einzelteile wurden von allen Objekten 3D-Modelle berechnet. Nach der Berechnung der 3D-Modelle erfolgte einen vollständige virtuelle Rekonstruktion nach vorgegebenen Plänen und alten Unterlagen von Borchert. Um spätere Passungenauigkeiten beim einsetzen der Originale zu vermeiden mussten während der Rekonstruktion und dem zusammensetzen der Bruchstücke intensive Kollisionsprüfungen der Einzelfragmente zueinander durchgeführt werden. Dies wurde zur Sicherheit nach zwei verschiedenen Methoden durchgeführt.

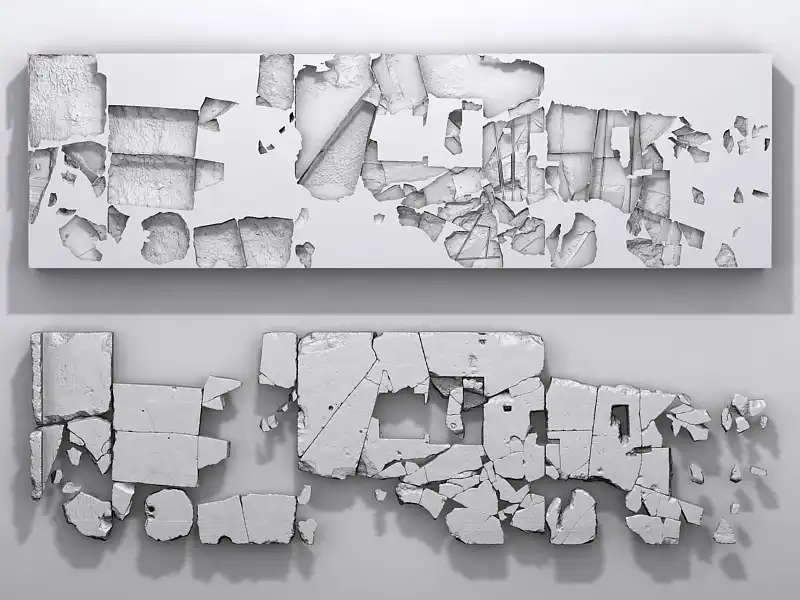

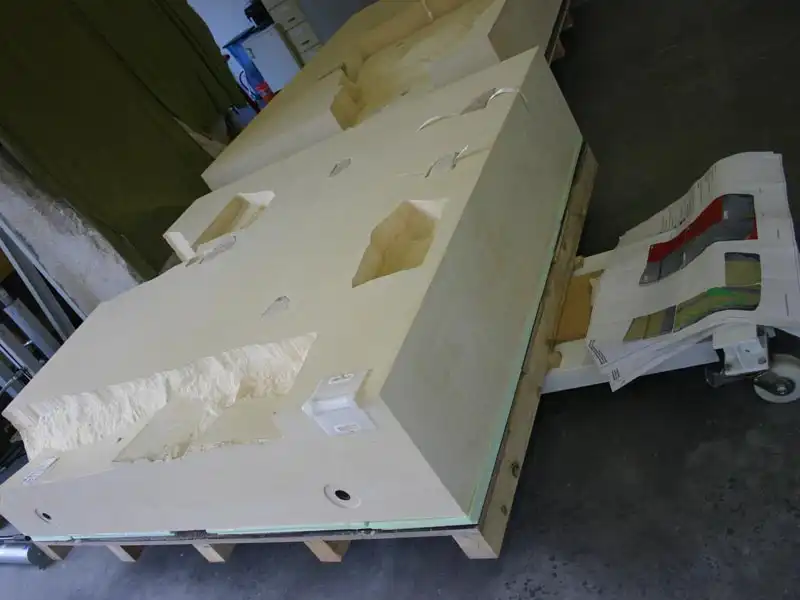

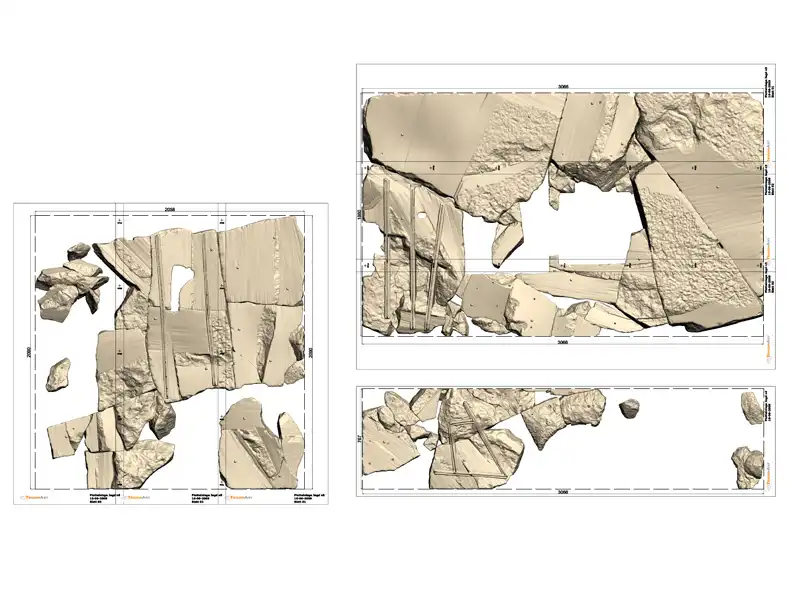

Für die Herstellung der Positivfrässungen wurden alle Objekte um eine gleichmäßige Wandstärke von 1 – 2 mm vergrößert. Die gefrästen Blöcke wurden in weiteren Arbeitsschritten über von uns hergestellte Lagepläne (Einlage für den Abguss) in die Gussformen eingelegt und Negativblöcke als rückwärtige Ergänzung hergestellt. Durch die Vergrößerung der Positivfrässungen wurden ein gleichmäßiges Fugenmaß zwischen Negativblock und Original geschaffen.

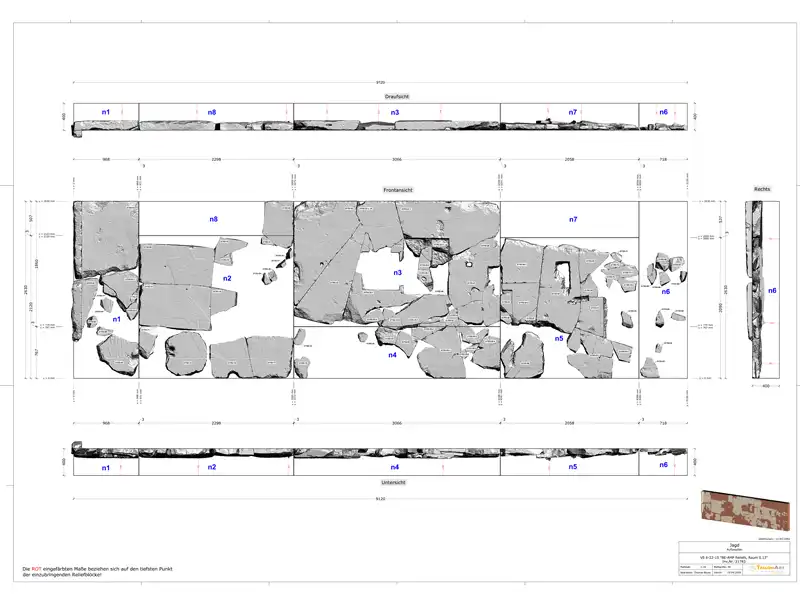

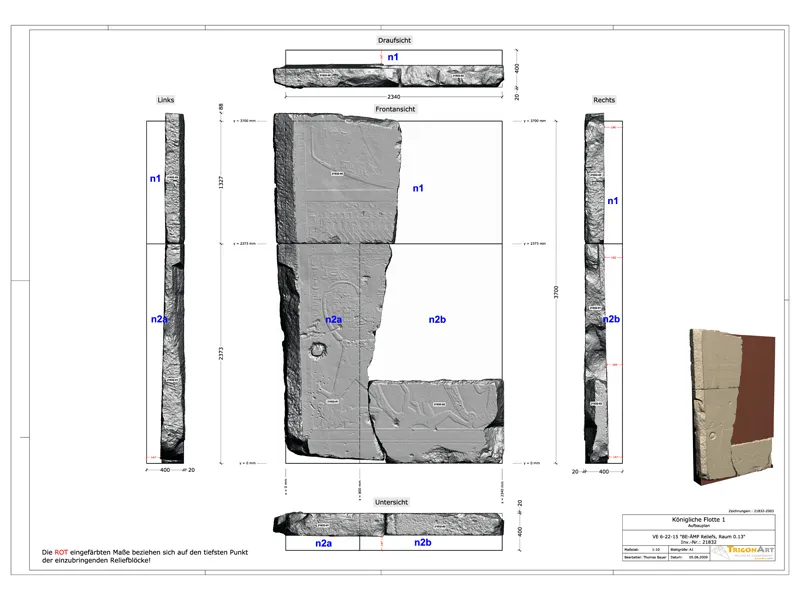

Weiterhin wurden aus den Daten Aufbaupläne, Detail- und Werkszeichnungen für alle beteiligten Gewerke angefertigt.
